CFS + Space Pi : un sécheur de filament intégré au Creality CFS

Domaine : Impression 3D / Électronique / Modification de matériel

Période : 2026

Client : Projet personnel — atelier Lab 77

Matériel : Creality K2 Plus, Creality CFS (système de filament multicouleur), sécheur Creality Space Pi double bobine

Contexte

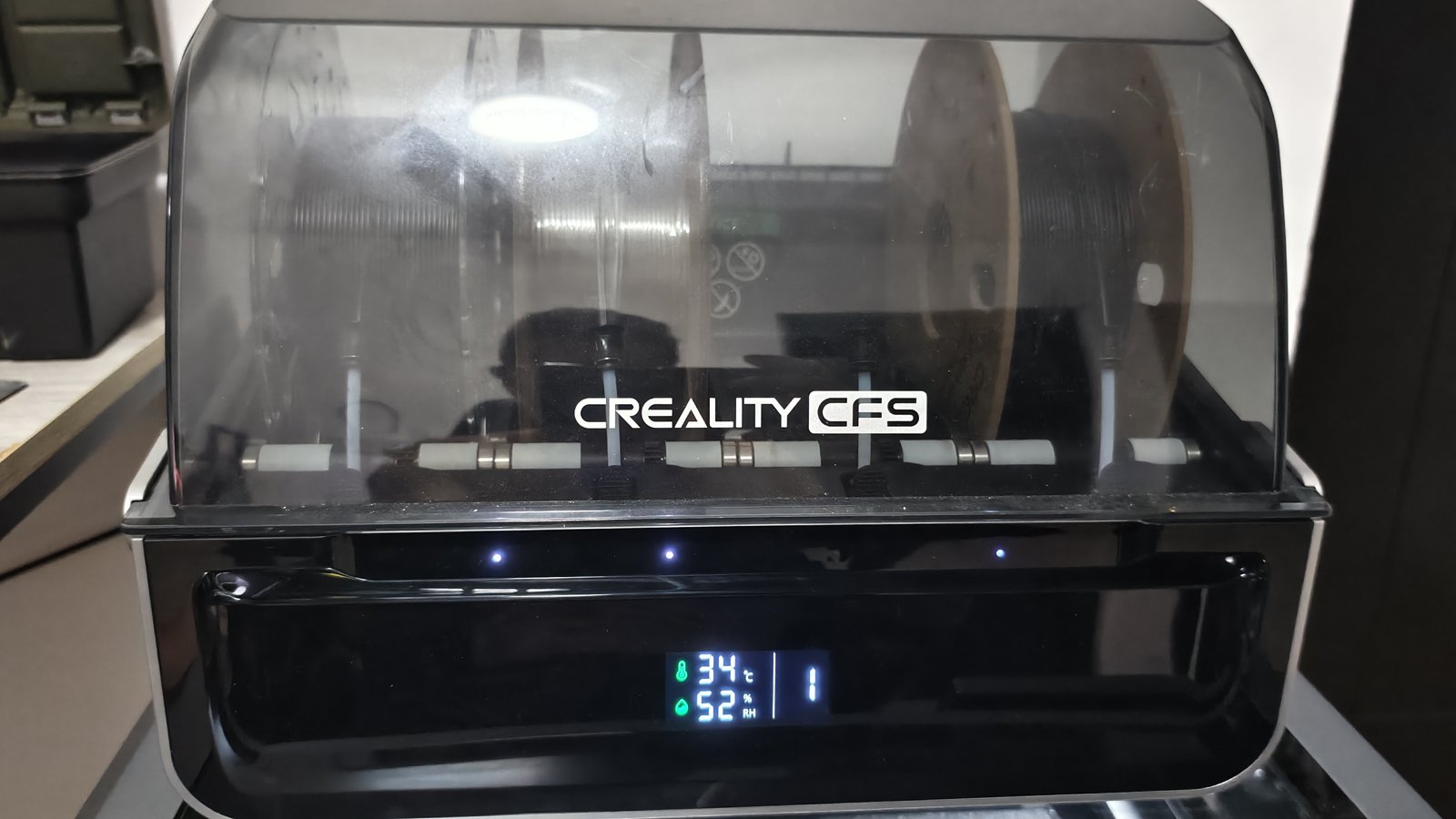

J'ai transformé mon Creality CFS et mon sécheur Creality Space Pi en un seul ensemble 2-en-1. Le Space Pi était fourni avec la K2 Plus, et il faisait doublon avec mes autres sécheurs. Le CFS, lui, stocke les bobines au sec grâce au dessiccant, mais il ne chauffe pas : il ne sèche pas activement le filament.

L'idée : reprendre l'électronique du Space Pi (carte, chauffages, ventilateurs, écran) et l'installer dans le CFS. Le gain : une seule machine, moins de place sur l'établi, et des bobines séchées directement là où l'imprimante les prend.

Sources et crédits

Ce projet n'est pas une création de zéro : il repose sur deux modèles publiés sur Printables, que je cite et remercie.

• Mod d'origine — K2 Plus CFS Mod - Heated Chamber - Space Pi Double, par Ice992 : plaque de base, conduits d'admission et d'évacuation, support d'écran, et la méthode complète. Pour soutenir l'auteur : ko-fi.com/ice992.
• Remix — K2 Plus CFS Mod - no crimping or splicing required!, par Jimmy Velazquez : parois de conduits épaissies, support commun pour les écrans du CFS et du Space Pi, et nouvelle face avant qui intègre l'écran du sécheur. C'est cette face avant que j'ai utilisée.
• Démontage du CFS — guide officiel Creality (remplacement de la carte mère du CFS).
• Démontage du Space Pi — il n'existe pas de guide Creality ; quelques photos utiles dans ce fil Reddit.

Les deux modèles sont sous licence Creative Commons BY-NC-SA (attribution, pas d'usage commercial, partage dans les mêmes conditions). Le tutoriel ci-dessous résume la méthode de Ice992 et les ajouts du remix, complétés par mon retour d'expérience.

Avant de commencer

• La modification est difficilement réversible : il faut découper 5 ouvertures dans le boîtier du CFS (4 pour les entrées et sorties d'air, 1 pour l'interrupteur).
• Garantie : celle du Space Pi est perdue, et peut-être celle du CFS en cas de panne ultérieure. Vous modifiez votre matériel sous votre propre responsabilité.
• Testez le Space Pi avant de le démonter : certains exemplaires sortent d'usine avec des capteurs défectueux. Il ne doit afficher aucune erreur.
• Le CFS et le sécheur restent indépendants : le CFS fonctionne comme avant, et le sécheur garde sa propre alimentation, avec le cordon secteur d'origine du Space Pi.

Matériel nécessaire

• Une rallonge de nappe 10 broches, pas de 2,54 mm, double rangée, mâle-femelle, de 25 à 30 cm, pour déporter l'écran du sécheur
• Du fil de section 14 AWG (environ 10 cm) pour rallonger l'alimentation des chauffages, de la soudure et de la gaine thermorétractable
• Un foret de 2,5 mm
• Optionnel : connecteurs à souder thermorétractables, embouts de câblage et pince à sertir, outil rotatif (type Dremel) pour les découpes, petits colliers de serrage

Tutoriel pas à pas

1. Imprimer les pièces

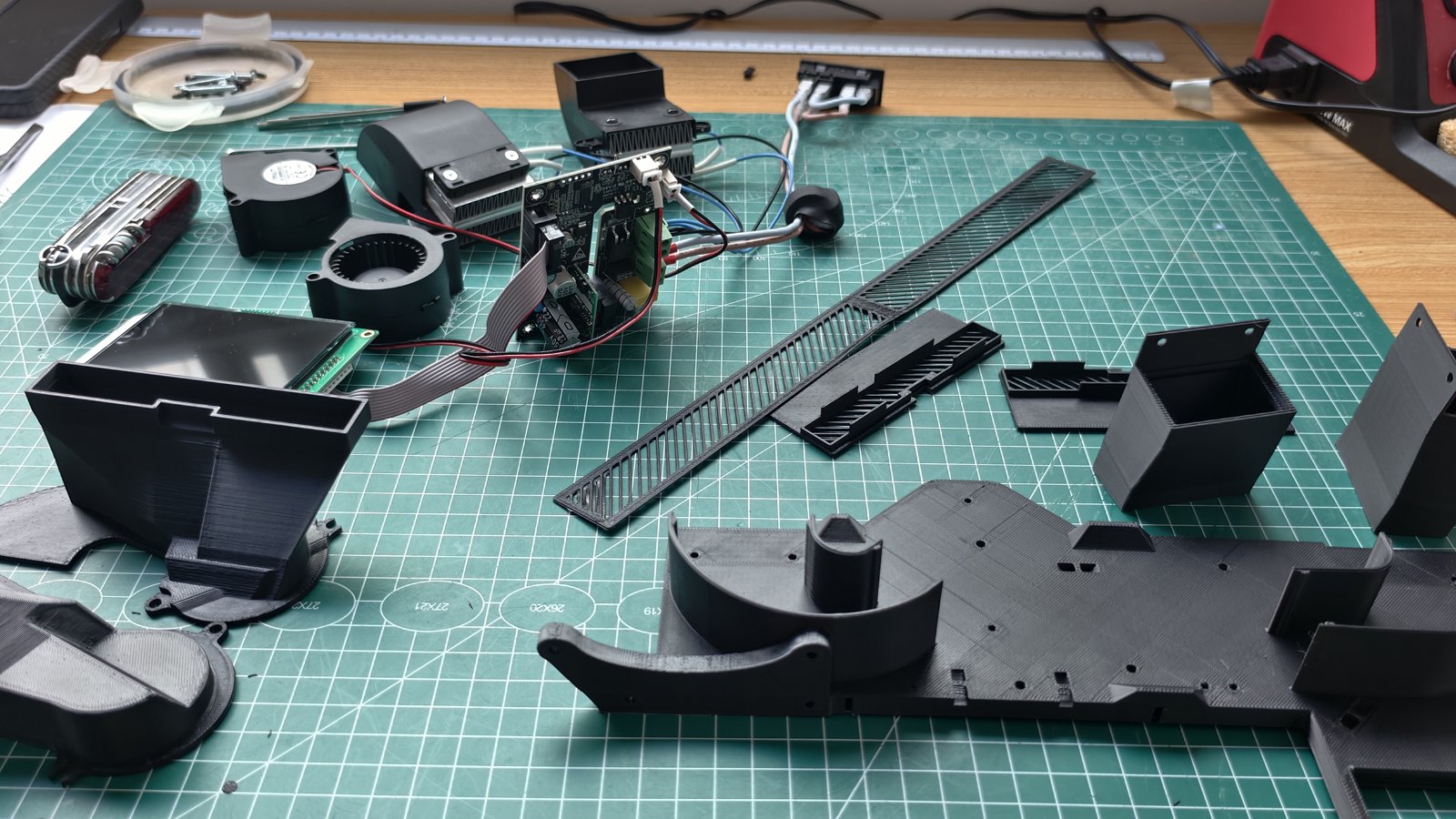

Les pièces à imprimer : plaque de base, conduits d'admission, conduits d'évacuation, caches de conduits et support d'écran. Le gabarit de perçage du support d'écran est optionnel. Avec le remix, ajoutez la nouvelle face avant et le support commun des deux écrans.

• Matière : ASA ou ABS. Les pièces sont au contact d'air et de composants chauds, et le PLA se déformerait. Seul le support d'écran, hors du flux d'air chaud, peut être en PLA.
• 4 parois, remplissage rectiligne ou gyroïde de 15 à 20 % (utile surtout pour la plaque de base), 0,8 mm en dessus et en dessous, couches de 0,2 mm
• Supports manuels, sur le plateau seulement : un conduit d'admission en a besoin dans le trou du ventilateur. Une bordure de 5 mm, intérieure et extérieure, sur les conduits d'évacuation.

2. Démonter le Space Pi

• Retournez l'appareil, retirez les patins en caoutchouc puis les 6 vis cachées dessous.
• Décollez le cache plastique noir de l'écran (0,5 mm, légèrement collé) en soulevant un bord ; il peut être réutilisé.
• Retirez le fond, puis toutes les vis intérieures. Photographiez le câblage de la carte avant de débrancher quoi que ce soit.

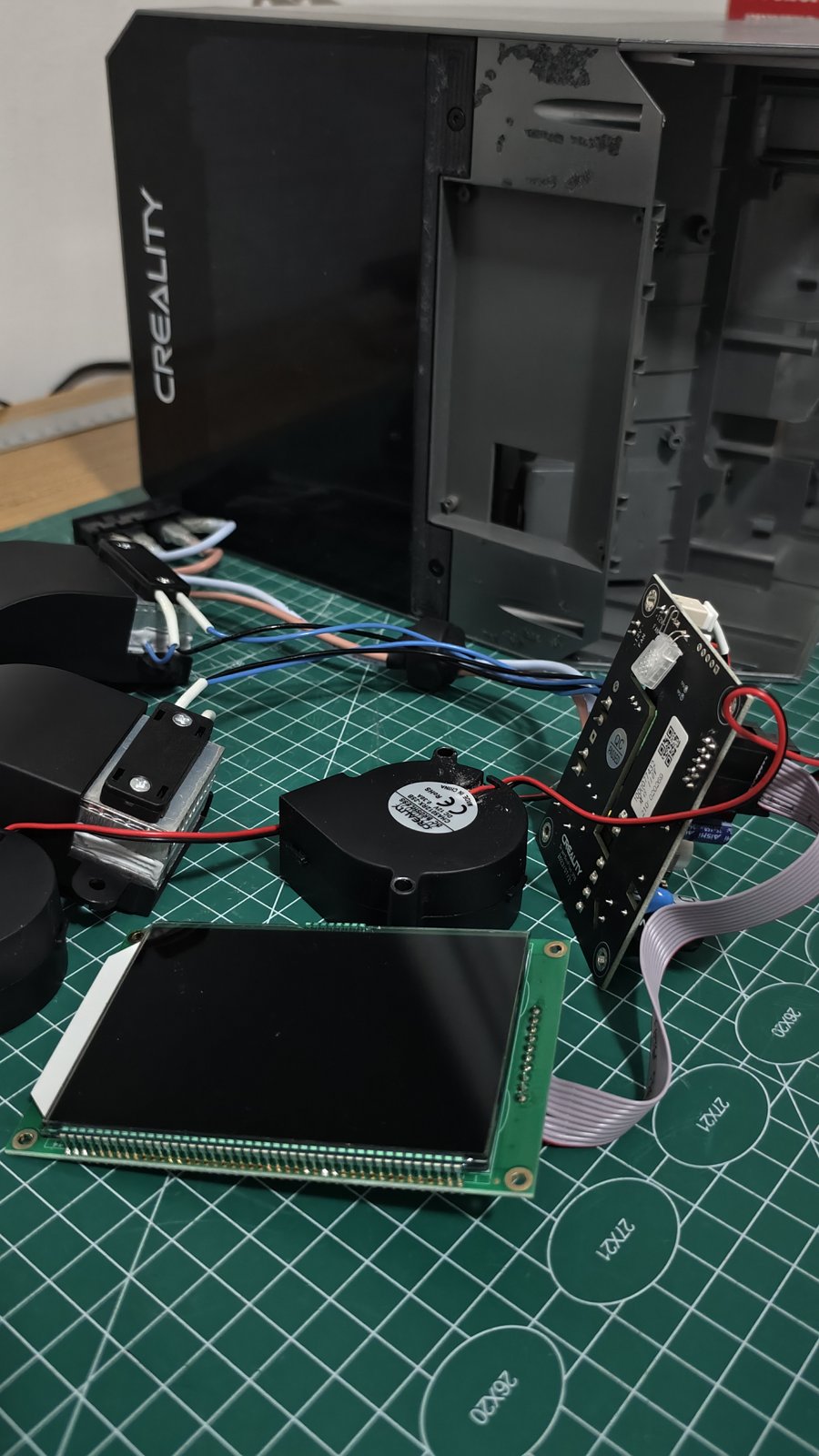

• Vous récupérez : la carte principale, l'interrupteur avec la prise, 2 ventilateurs, 2 blocs de chauffe et l'écran. La coque du Space Pi ne sert plus ; gardez ses vis, elles fixeront la carte, l'écran, les ventilateurs et les chauffages.

3. Démonter le CFS

Suivez le guide Creality. Rangez les vis du CFS à part de celles du Space Pi, et retirez tous les colliers de serrage.

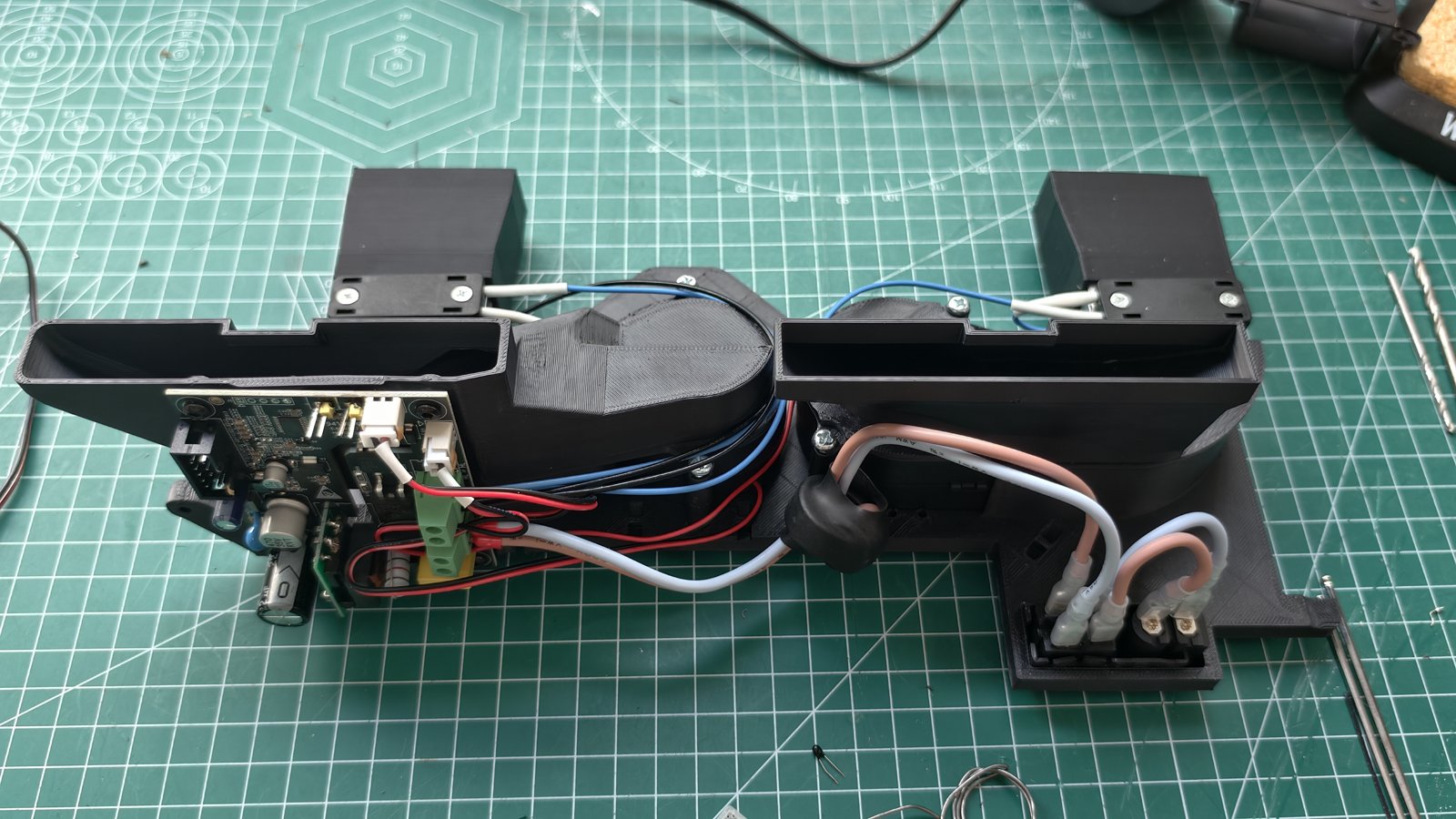

4. Assembler la plaque de base

• Posez un conduit d'évacuation et un bloc de chauffe, puis vissez. Faites de même de l'autre côté. Les fils des chauffages doivent pointer vers le centre de la plaque.
• Fixez les ventilateurs. Vissez à fond, puis desserrez légèrement : les conduits d'admission se fixent sur ces mêmes vis.
• Quelques gouttes de colle là où les conduits d'admission rejoignent les parois de la plaque rendent le conduit étanche.
• Montez la carte du sécheur sur ses 4 trous de fixation.
• Rallongez les fils des chauffages en les réunissant en une seule rallonge. La plaque a des encoches prévues pour les colliers de serrage.

5. Déporter les capteurs

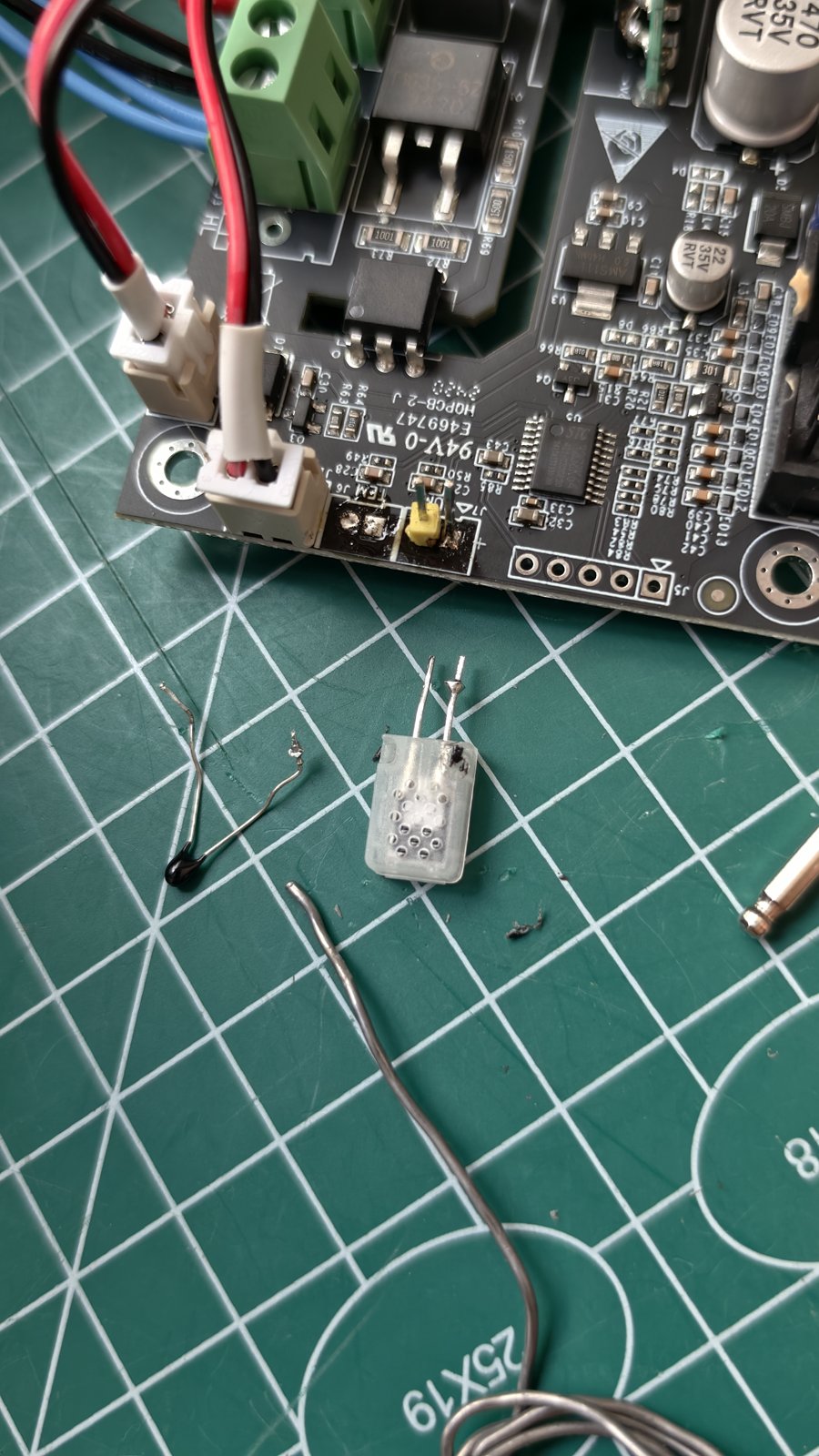

Dans le mod d'origine, les deux capteurs soudés sous la carte (température et humidité) sont simplement redressés pour plonger dans le flux d'air. Comme dans le remix, je les ai déssoudés et rallongés, pour qu'ils mesurent l'air de la chambre et non celui qui sort des chauffages. La température affichée est nettement plus juste. L'humidité reste sous-estimée d'environ 10 %. Prévoyez un petit cache pour les protéger.

6. Découper le boîtier et installer l'ensemble

• Présentez la plaque assemblée dans le CFS et tracez le contour des conduits d'évacuation sur le plastique. Les entrées d'air se découpent dans la moitié haute de la paroi arrière des bacs à dessiccant, de chaque côté.
• Découpez les 4 ouvertures d'air et celle de l'interrupteur, à l'arrière.
• Glissez l'ensemble dans le CFS et vissez-le : les trous du dos du boîtier sont alignés. Deux vis suffisent.

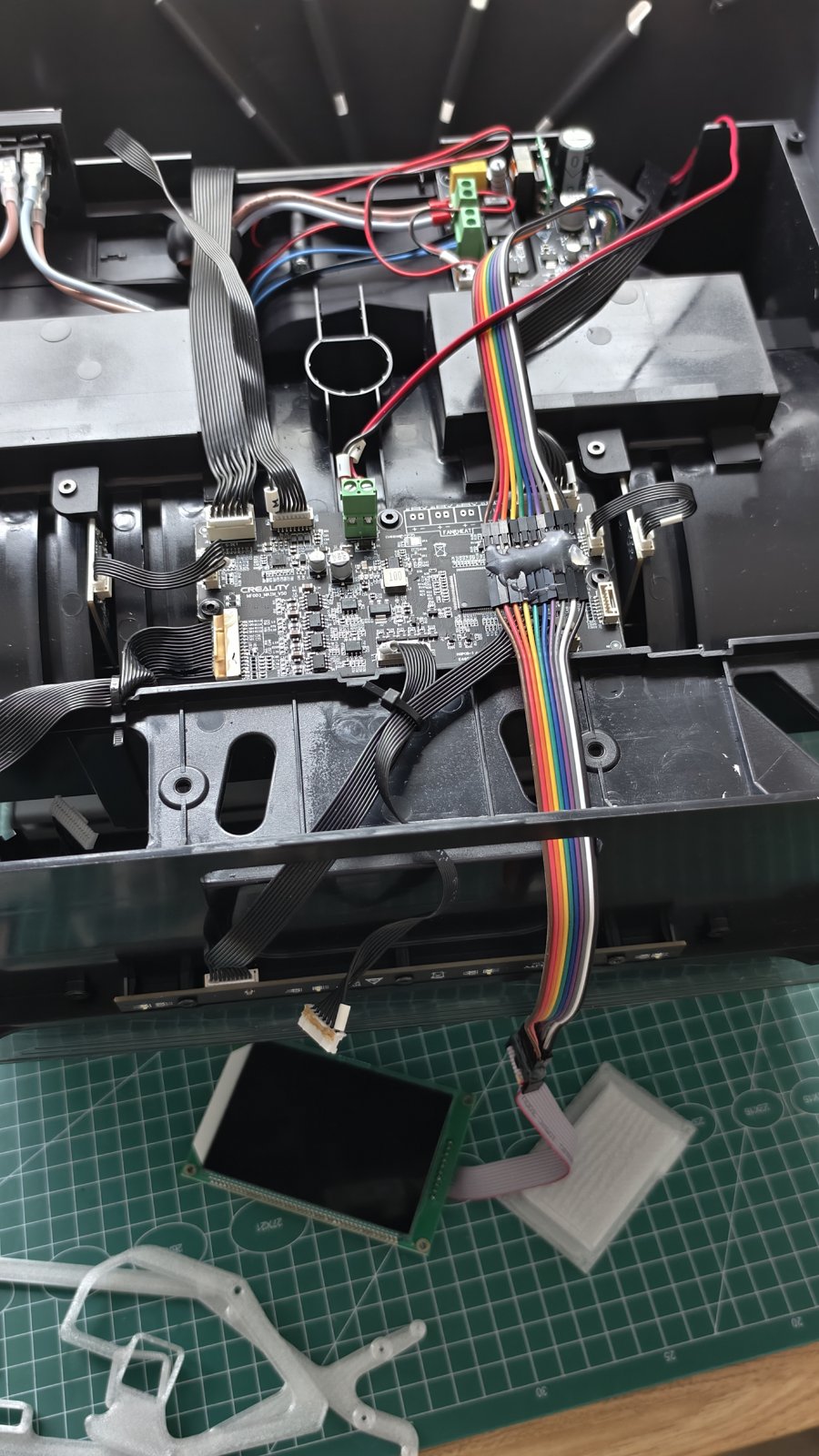

• Branchez la rallonge de nappe de l'écran.

7. La face avant et les écrans

J'ai utilisé la face avant du remix, qui loge l'écran du sécheur à côté de celui du CFS. Pour percer : assemblez les deux supports d'écran (une vis en bas au centre suffit au début). Ils forment un gabarit qui s'emboîte dans la découpe d'origine de l'écran du CFS. Marquez puis percez les 5 trous pour les vis M2,5 × 5 mm, vissées depuis l'intérieur.

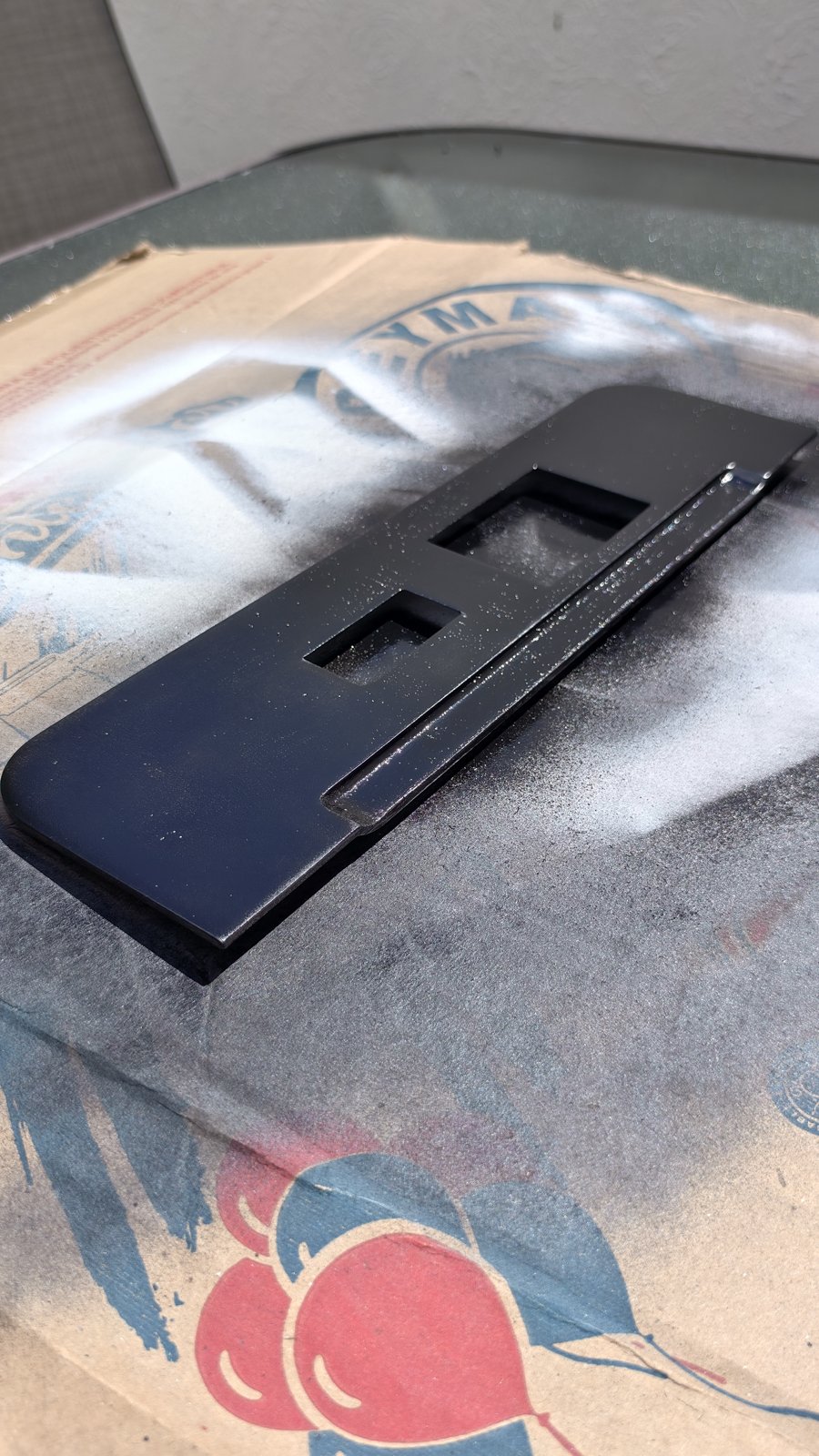

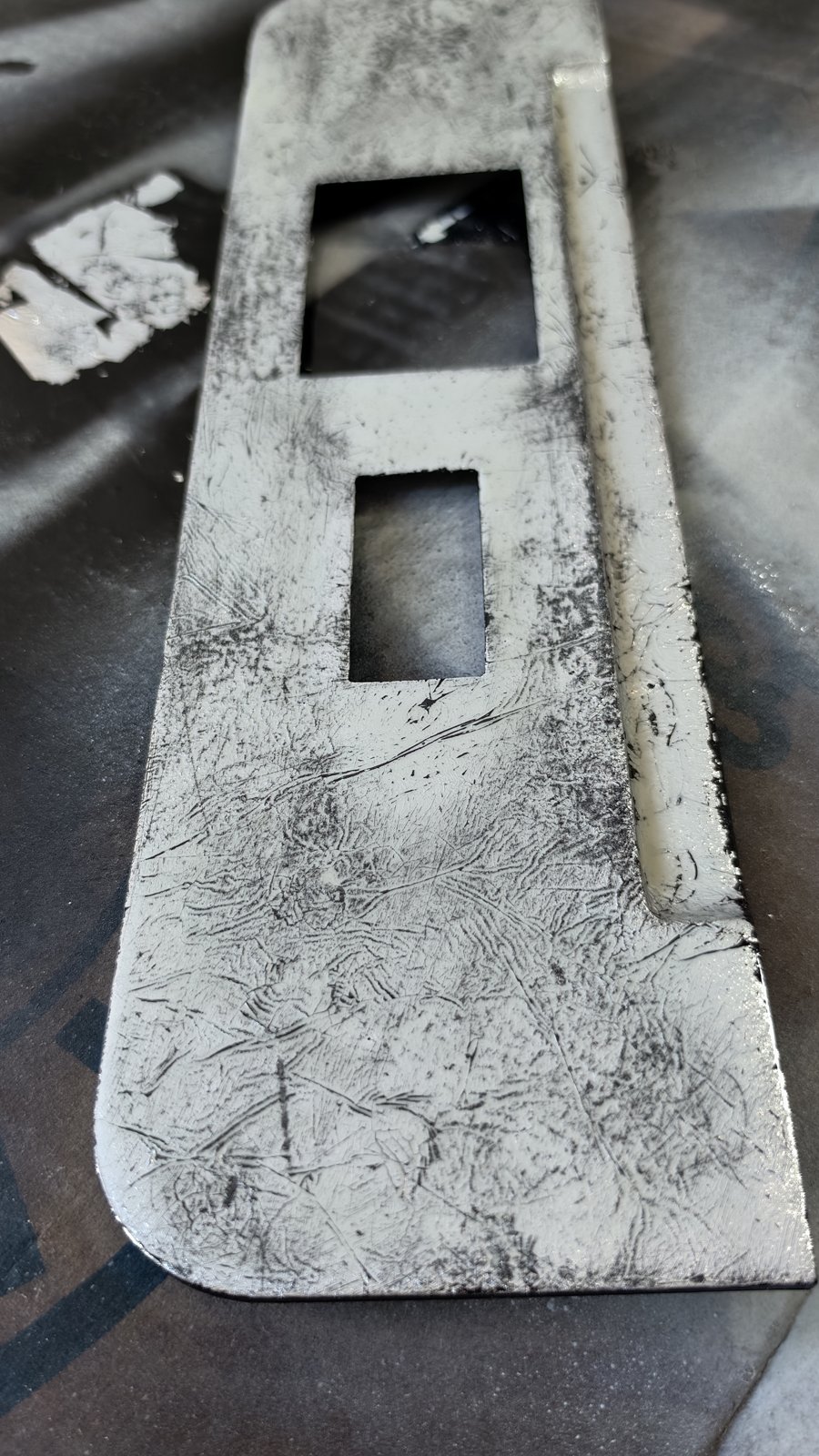

Pour la finition, j'ai appliqué sur la face avant un apprêt noir, puis une feuille métallique effet argent posée au pinceau, pour un aspect de métal ancien.

8. Remonter et finir

Remontez le CFS, puis collez les caches de conduits : ils empêchent les billes de dessiccant d'entrer dans les conduits et masquent les découpes.

Réglages et températures

Les températures affichées par le sécheur et par le CFS ne reflètent pas celle de la chambre : Ice992 a mesuré jusqu'à 11 °C d'écart. Ses relevés, après 60 minutes de stabilisation :

• Consigne 45 °C → chambre 51 °C (max. 53 °C) : idéal pour le PLA
• Consigne 50 °C → chambre 58 °C (max. 60 °C) : certains PLA ramollissent
• Consigne 54 °C → chambre 64 °C (max. 66 °C) : pour l'ASA et l'ABS

Erreur E4 : le Space Pi vérifie que la chambre chauffe assez vite (contrôle sur 10 minutes). Dans le grand volume du CFS, passer d'un coup de froid à 50 °C peut déclencher l'erreur. Montez par paliers de 3 à 5 °C ; en cas d'E4, éteignez puis rallumez le sécheur.

Résultat

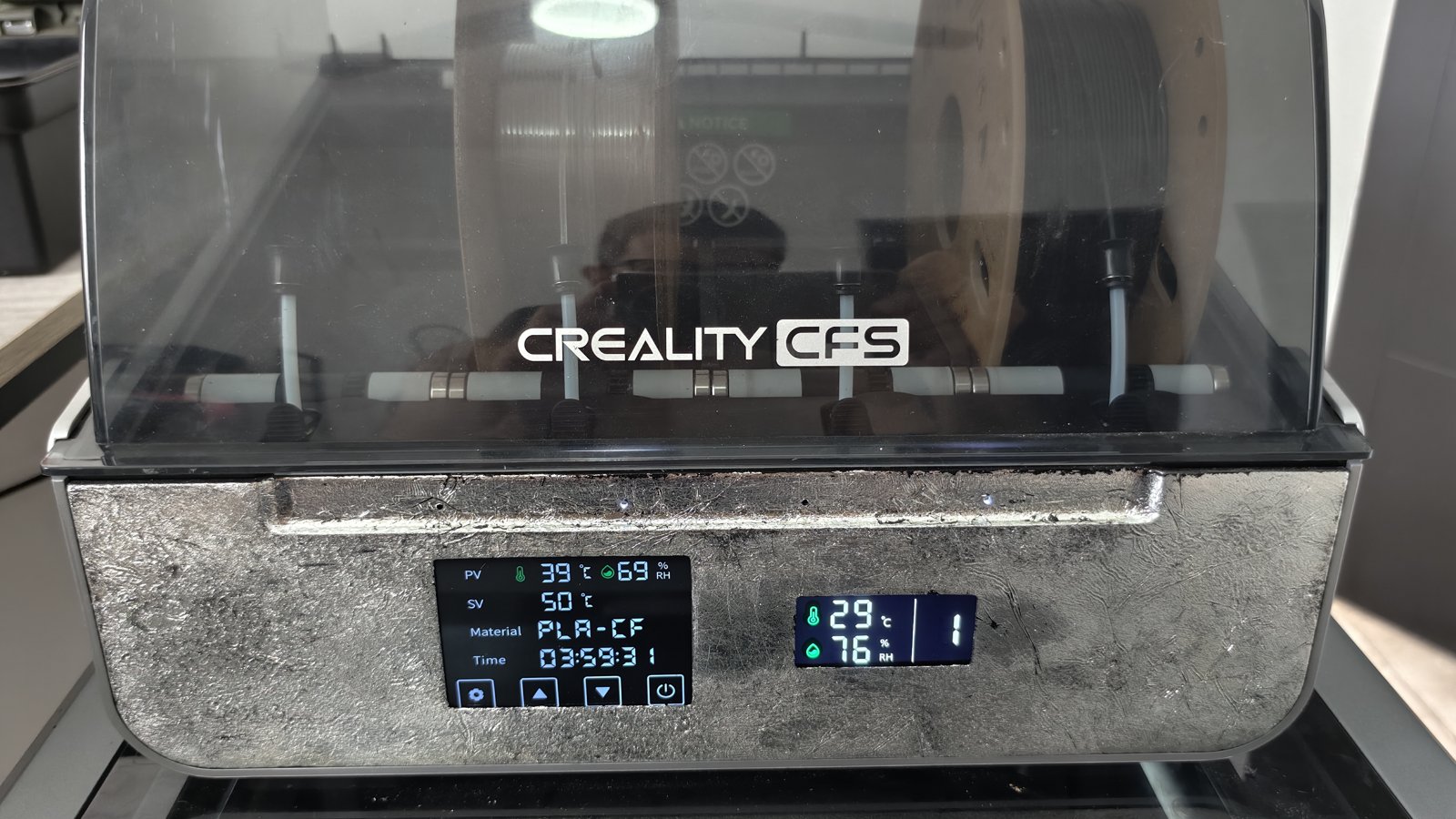

Le CFS devient un sécheur actif : les bobines sèchent dans le CFS, pendant ou entre les impressions. Les deux appareils restent indépendants, chacun avec son écran sur la nouvelle face avant. Il n'y a plus qu'une machine sur l'établi.

Une question sur le montage ? Écrivez-moi via la page contact.
